Jeu d'outils pour la mesure du recalibrage de la douille
et de la cote d'enfoncement de l'ogive et épaisseur des bourrelets 22 LR
Support à fixer sur un pied à coulisse ( pied à coulisse non livré )
Embout pour mesurer le recalibrage de la douille ( permet la mesure avec ogive montée )
Permet de recalibrer au plus juste la douille et ainsi d'éviter un excès de feuillure pouvant
engendrer une surpression
Permet d'obtenir la feuillure parfaite et prolonger la durée de vie des douilles
L'idéal est de descendre la cote de la douille recalibrée de 2/1000 de pouce soit 0.05mm
par rapport à la mesure de la douille tirée
Embout pour mesure cote enfoncement de l'ogive
Permet un positionnement précis de l'ogive car prise de mesure sur une tangente de l'ogive
comme le contact rayure canon
L'outil indispensable pour un bon recalibrage des douilles
et un enfoncement optimal des ogives
Le jeu comprend 3 outils de mesure recalibrage et un pour la mesure de la cote d'enfoncement de l'ogive
ces 3 outils couvrent une large gamme de calibres ( voir tableau )
plus 1 outil pour la mesure du bourrelet des cartouches 22 LR pour permettre de trier les cartouches
Fabrication sur mesure d'un outil d'un calibre différent ( cotes CIP )
au prix de 12€ sur demande
L'embout de mesure de l'enfoncement de l'ogive convient pour tous les calibres
Procédure mesure recalibrage

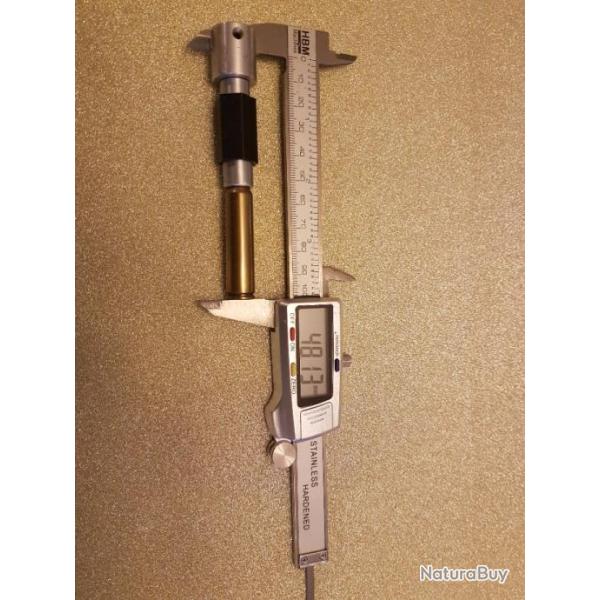

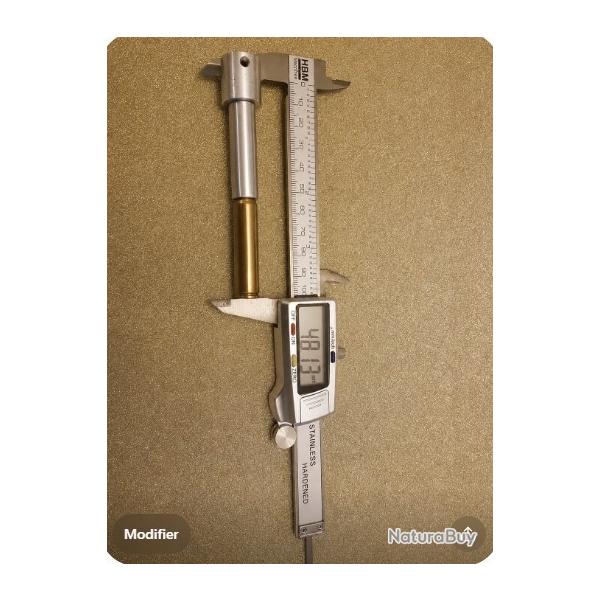

Mesurer une douille tirée sortie de la chambre à l'aide de l'outil mesure recalibrage ( image 1 )
( au préalable ramener en contact l'outil et la partie mobile du pied à coulisse et mettre le pied à coulisse à "0"
Noter la cote que donne le pied à coulisse , ce sera la cote que devront avoir les douilles recalibrées
descendre cette cote de 0.05 à 0.1 mm à l'aide du jeu d'outil sur la presse pour garantir une bonne fermeture de la culasse .
Noter cette cote , ce sera toujours la même pour les recalibrages de douilles futurs .
La procédure est à peu près la même pour la cote d'enfoncement de l'ogive
rechercher le contact rayures en mettant une ogive dans une douille non serrée et engager la cartouche dans la chambre
et verouiller la culasse .
il faut un léger serrage afin que l'ogive penetre dans la douille quand elle viendra au contact des rayures et pour quelle rests en
place en ressortant la cartouche .
même procédure que pour le recalibrage de la douille , avec l'outil de mesure siégeage , zéroter l'outil sur le pied à coulisse
et noter la cote d'enfoncement de l'ogive .
il est recommandé de descendre légèrement cette cote pour éviter les surpressions .
contrairement au recalibrage des douilles , cette opération doit être faite à chaque changement de type d'ogive .
Pied à coulisse non livré avec le jeu d'outils
Les munitions ne sont pas à vendre
