EAW est une marque allemande de référence spécialisée dans les montages d'optiques pour armes de chasse et de tir. Reconnue pour la précision de sa fabrication et la robustesse de ses systèmes, elle propose des montages pivotants, amovibles, fixes, rails, embases et colliers adaptés à de nombreuses armes et optiques. Les montages EAW sont conçus pour garantir une fixation fiable, un positionnement précis et une excellente répétabilité lors du démontage et du remontage de l'optique. Grâce à son savoir-faire armurier et à la qualité de ses composants, EAW s'impose comme une référence haut de gamme auprès des chasseurs et tireurs recherchant fiabilité, durabilité et précision.

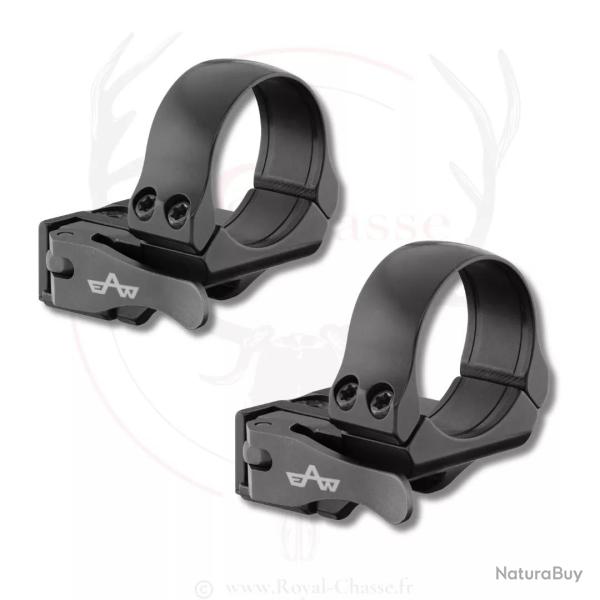

Colliers amovibles coudés arrière Ø 30 mm BH 10 mm pour rail 21 mm EAW
Ce montage EAW est composé de deux colliers amovibles identiques conçus pour installer une lunette de visée équipée d'un tube de 30 mm sur un rail de 21 mm compatible.
Les deux colliers présentent une forme coudée vers l'arrière. Ce déport permet de reculer la lunette par rapport aux points de fixation sur le rail afin de faciliter l'obtention d'une distance oculaire confortable lorsque la configuration de l'arme ou la longueur disponible sur le tube limite le positionnement de l'optique.
La mention « coudé arrière » décrit donc l'orientation du déport des colliers. Il ne s'agit pas d'une inclinaison destinée à compenser la balistique ou à augmenter la plage de réglage en élévation de la lunette.
Un montage basculant amovible
Le terme « montage basculant » désigne ici un système qui s'engage sur un côté du rail, puis se rabat et se verrouille au moyen d'un levier. Il ne doit pas être confondu avec un montage pivotant traditionnel utilisant une embase avant et un verrou arrière spécifiques à l'arme.
Les leviers permettent de retirer le montage du rail sans démonter la lunette de ses colliers. Pour favoriser la répétabilité du remontage, les colliers doivent être replacés dans les mêmes encoches et mis en appui dans la même direction avant le serrage.
Fabriqués en aluminium, ces colliers limitent le poids ajouté à l'arme tout en proposant une fixation adaptée aux usages de chasse et de tir. Leur hauteur BH de 10 mm correspond à l'espace entre le dessus du rail et le dessous du tube de la lunette.
Caractéristiques techniques
| Marque | EAW |
| Référence | MEL301001 |
| Type | Paire de colliers amovibles basculants |
| Configuration | Deux colliers coudés vers l'arrière |
| Diamètre du tube | 30 mm |
| Hauteur de base BH | 10 mm / 1 cm |
| Interface de fixation | Rail de 21 mm compatible |
| Système de fixation | Montage basculant avec verrouillage par levier |
| Orientation du déport | Vers l'arrière |
| Matériau | Aluminium |
| Poids annoncé | 138 g la paire |
| Couple de serrage maximal des anneaux | 2,2 Nm maximum |
| Conditionnement | Paire de colliers coudés identiques |
Ces colliers EAW sont particulièrement intéressants lorsque la lunette doit être positionnée plus en arrière pour obtenir une distance oculaire correcte. Leur déport ne dispense pas de vérifier la longueur disponible sur le tube, le dégagement de l'objectif et la compatibilité exacte du rail.
Détails techniques :
Diamètre du tube : 30 mm
Type de montage : Collier amovible
Interface de fixation : Picatinny
