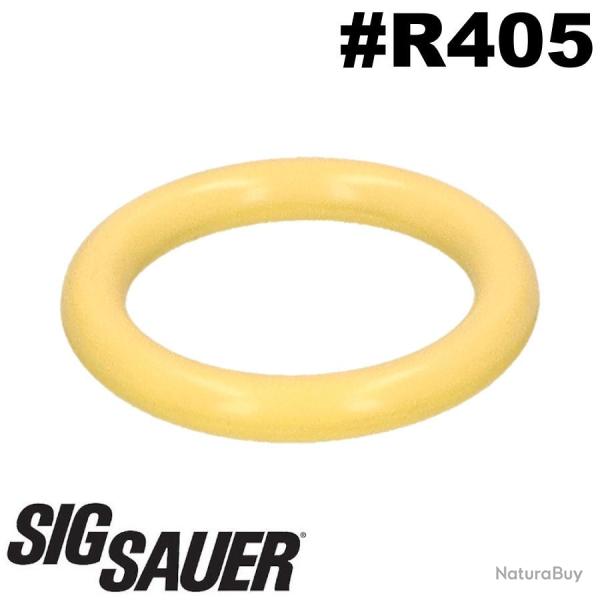

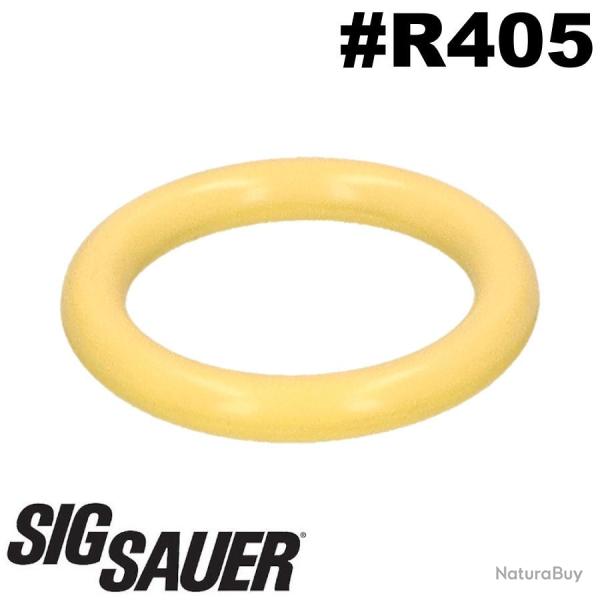

SIG SAUER SP2022 Joint de perçage de la cartouche de CO2 - Joint jaune R405 - 280302

Le joint jaune R405 assure l'étanchéité du chargeur CO2 SP2022 airsoft.

Il limite efficacement les fuites lors du perçage de la cartouche CO2.

SP2022 280.302 Joint jaune

Le joint le plus responsable de la fuite de chargeur

Compatibles avec les chargeur CO2 SIG SAUER suivant :

• Réplique airsoft SIG SAUER SP2022 Co2 Culasse polymère (KWC)
• Réplique Sig Sauer SP2022 CO2 - Pistolet Airsoft Culasse Métal (KWC)
• Pistolet airsoft Sig Sauer SP2022 CO2 Non-Blowback (CYBERGUN/SWISS ARMS référence : 280301)
• Sig sauer gsr 1911 co2 full metal (CYBERGUN 280302)

Vue éclatée du chargeur CO2 pour SIG SAUER :

[ Haut du Chargeur ]

Les deux joints responsables des fuites de gaz dans le SP2022 :

Le joint orange fin mais de plus grand diamètre : Référence R406

Son rôle : C'est le joint torique d'étanchéité externe de la valve de tir.

Emplacement : Il se place autour du pas de vis du bouchon de valve B402 (à droite sur le schéma). Il évite que le CO2 ne s'échappe par les filetages lorsque la valve est vissée dans le corps du chargeur.

Le joint jaune épais mais plus petit : Référence R405

Son rôle : C'est le joint de perçage de la cartouche de CO2 (conçu en polyuréthane rigide).

Emplacement : Il se situe juste au-dessus du bloc de perçage B06, tout au fond du puits du chargeur. C'est lui qui entoure l'aiguille pour écraser le col de la cartouche et empêcher la fuite directe au moment où vous la percutez. Il est accompagné du petit filtre en bronze U01.

Comment diagnostiquer le problème grâce aux symptômes visuels et auditifs :

Il est très facile de savoir quel joint est défectueux, car le bruit et l'emplacement de la fuite vous indiquent immédiatement le coupable.

Le joint de perçage (Jaune épais - R405)

C'est le joint qui s'use le plus vite sur les chargeurs CO2.

• Le symptôme direct : Dès que vous commencez à visser la cartouche de CO2 avec la clé Allen, vous entendez un gros sifflement continu ("Pssssssss") qui s'échappe directement par le puits de la cartouche (la grande ouverture centrale).
• Le symptôme visuel : Parfois, si la fuite est très forte, du gel blanc (dû au froid intense du CO2) se forme sur les parois intérieures du puits de la cartouche.
• L'aspect du joint défectueux : Si vous le regardez de près (ou après démontage), il est marqué d'une empreinte circulaire très profonde, il est écrasé, fendu, ou déchiré sur les bords à cause d'un serrage trop fort.

Le joint de valve de percussion (Orange fin - R406)

Ce joint sert à garder le gaz confiné à l'intérieur du mécanisme de tir.

• Le symptôme direct : La cartouche se perce correctement sans bruit au centre, mais un léger sifflement s'échappe par l'arrière du chargeur, juste là où le chien de la réplique vient frapper la valve pour tirer.
• Le symptôme secondaire : Le gaz peut aussi sortir directement par le haut du chargeur (le joint noir de sortie des billes) sans que vous n'appuyiez sur la gâchette.
• L'aspect du joint défectueux : Il est souvent sec, aplati (il a perdu sa forme bien ronde de cordon), ou il présente de microcoupures à cause du frottement lors du vissage de la valve.

Le chef atelier airsoft vous résume le diagnostic rapide

Ça fuit au moment précis où je visse la cartouche, par le milieu du chargeur ? C'est bien ici le joint jaune (R405).

La cartouche est bien vissée, mais ça fuit par l'arrière ou par le haut du chargeur ? C'est l'autre joint orange (R406).
