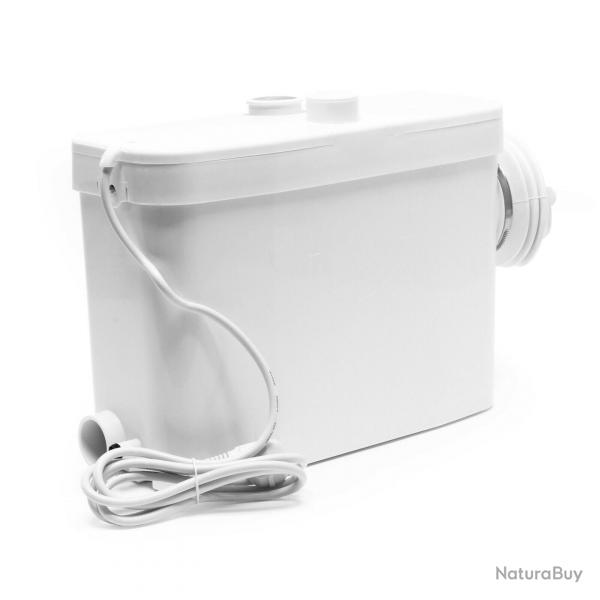

La station de relevage 3/1 avec broyeur intégré est petite, compacte et résistante à l'eau chaude jusqu'à 80°C.
L'appareil est équipé de 3 entrées pour le raccordement aux conduites d'eaux usées, ainsi que d'un siphon et est capable de transporter les eaux usées de manière fiable jusqu'à une hauteur de 7 m ou à une distance de 70 m.
La station de relevage est donc la solution idéale et la plus économique à vos problèmes.
Avec cette station vous pouvez aussi évacuer des eaux usées des endroits les plus reculés de votre domicile, même s'ils se trouvent au-dessous du niveau de refoulement.
La pompe peut ainsi être raccordée, par exemple, à l'évacuation du système sanitaire et est équipée de 2 raccordements supplémentaires pour douche, baignoire, lavabo, lave-vaisselle, machines à laver ou installations similaires.
Les entrées non utilisées peuvent être facilement fermées à l'aide de bouchons obturateurs fournis.
La station de relevage est alimentée par un moteur d'une puissance de 450 watts, qui permet de pomper jusqu'à 100 litres d'eau usée par minute et garantit le broyage de composants solides dans les eaux usées avant leur transport par un tuyau de 32/40 mm.
Alors que la pompe se met en marche automatiquement dès que le niveau d'eau dans le réservoir atteint un certain niveau, elle re-démarre aussi automatiquement après la vidange.
La station fonctionne automatiquement.
La station de relevage ne nécessite aucun travail de nettoyage ou d'entretien particulier, mais doit être détartrée à intervalles réguliers.
La fréquence dépendra de la teneur en calcaire dans l'eau de robinet.
La relation entre la hauteur et la distance de refoulement:
Bien que la hauteur de débit puisse atteindre 7 m et la distance 70 m, la puissance de débit totale résulte du rapport des deux valeurs.
1 mètre de hauteur de débit (débit vertical) correspond à une distance de refoulement de 10 m (puissance de débit horizontale) (avec 1% de pente présumée jusqu'à la canalisation.)
7m - 10m
6m - 20m
5m - 30m
4m - 40m
0m - 70m
Dans la plupart des cas, l'équipement installé au sous-sol doit avoir une hauteur de débit de 4 mètres, ce qui permettrait quand même à la pompe d'atteindre une distance de débit de 40 mètres.
Ce qui est dans en général largement suffisant.
Quelques renseignements pratiques:
1. Le clapet de retenue :
Le montage du clapet de retenue est absolument nécessaire.
Sans clapet de retenue, les eaux usées reflueraient dans la station de relevage, ce qui provoquerait des surchauffes ou des pannes de moteur.
2. Conduite de câble
Posez la conduite montante (verticale) le plus proche possible de la pompe et posez par la suite la conduite horizontale.
Cette pose prolongera considérablement la durée de vie de la pompe et évitera une surcharge de la station de relevage !
3. Tuyauterie
La station de relevage est munie d'un moteur très puissant, qui établit rapidement une très haute pression.
C'est la raison pour laquelle il est recommandé d'utiliser en tant que conduit d'évacuation des tuyaux en PVC ou en cuivre, disponibles dans les grandes surfaces de bricolage ou dans les commerces spécialisés.
Si nécessaire, vous pouvez réduire le débit en installant d'autres angles.
L'utilisation d'angles séparés de 45° ne réduit pas le débit autant qu'un seul ange de 90°.
Une planification de tuyauterie à l'avance simplifie grandement l'installation.
Veuillez noter qu'en dehors du papier hygiénique, vous ne devez pas jeter d'autres objets dans les toilettes.
En outre, seules des eaux usées non pressurisées peuvent être introduites dans la station de levage.
L'eau de machine à laver et du lave-vaisselle doit être évacuée via un siphon ou un lavabo.
Nous recommandons de faire faire le montage et l'examen d'étanchéité par du personnel qualifié.
Veuillez respecter les règlementations légales en vigueur localement!
Avis: Les accessoires inclus à la livraison se trouvent en partie à l'intérieur de la station.
Dimensions: 487 x 153 x 306 mm
Poids en kg: 6
Matériau: Broyeur: inox (304 ss)
Couleur: blanche
Polyvalent, idéal pour les installations sanitaires situées sous un caniveau.
Accessoires:
1 x Station de levage
1 x Plot de remplissage
2 x Clapets anti-retour
1 x Embout à olive étagé angulaire
8 x Collier à vis sans fin
Consommation: 450 W
Niveau sonore: 30 - 45 dBs
