L'ORH-193 est le montage rehausseur haut sur rail Picatinny prévu pour le viseur Olight Osight R. Il porte l'axe optique à 49,0 mm au-dessus du rail, pour 61 g et 30 mm d'épaisseur. Aluminium 6061 anodisé dur de type III, bride en acier et tenue annoncée à 1 000 G : un montage haut pour une visée redressée, casque ou masque compris.

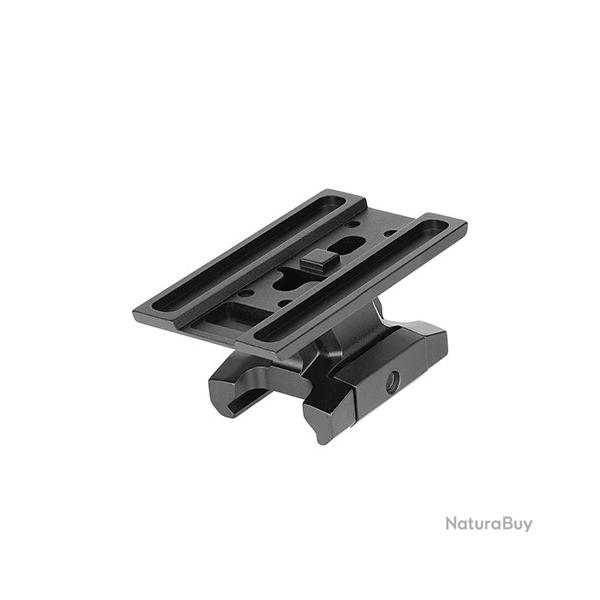

L'Olight ORH-193 est un montage rehausseur pour rail Picatinny dédié au viseur point rouge fermé Osight R. Il fixe l'optique sur le rail et impose la hauteur de l'axe optique, donc la position de la tête et de l'oeil sur l'arme.
Montage haut, axe optique à 49,0 mm : avec ses 30 mm d'épaisseur, l'ORH-193 remonte l'axe optique à 49,0 mm du rail. Cette hauteur redresse la posture de tir et facilite l'acquisition quand un casque, des lunettes de protection ou un masque s'interposent.
Corps en aluminium 6061 anodisé dur : l'aluminium 6061 de qualité aéronautique est protégé par une anodisation dure de type III, la plus résistante à l'abrasion et à la corrosion. Finition noir mat.
Bride en acier et vis de verrouillage M5 : la bride en acier et sa vis robuste assurent le serrage sur le rail Picatinny. L'ensemble est annoncé pour une résistance aux chocs de 1 000 G.
Poids : 61 g, soit 22 g de plus que la version basse ORL-121, pour une hauteur d'axe optique supérieure de 18,3 mm.
Outillage et visserie fournis : le coffret contient les quatre vis M3 de fixation de l'optique ainsi que les deux clés Torx coudées, T10 et T25, nécessaires à l'installation complète.
Usage : tir sportif, chasse et usage tactique sur arme longue équipée d'un rail Picatinny.
Mode opératoire
Fixation du viseur sur le montage : fixez l'Osight R sur l'ORH-193 à l'aide des quatre vis M3 fournies, avec la clé Torx T10. Ne dépassez pas un couple de serrage de 12 in-lb.
Fixation du montage sur le rail : solidarisez le montage au rail Picatinny avec la vis M5, à la clé Torx T25. Ne dépassez pas un couple de serrage de 43 in-lb.
Précautions d'usage : ne démontez pas le montage et ne l'exposez pas à des températures supérieures à 70 °C, à l'eau salée ou à des liquides corrosifs. Gardez le montage et les petites pièces hors de portée des enfants.
Caractéristiques
Type : montage rehausseur haut pour rail Picatinny
Optique compatible : viseur Olight Osight R
Hauteur de l'axe optique : 49,0 mm au-dessus du rail, avec l'Osight R installé
Dimensions : 63 × 36 × 30 mm
Poids : 61 g
Matériau : aluminium 6061 de qualité aéronautique, anodisé dur de type III
Bride : acier, avec vis de verrouillage sur rail
Couleur : noir mat
Résistance aux chocs : 1 000 G
Couple de serrage : vis M3 12 in-lb, vis M5 43 in-lb
Étanchéité : Non communiqué
Contenu du coffret
1 montage rehausseur Picatinny ORH-193
1 clé Torx coudée en L T10
1 clé Torx coudée en L T25
4 vis M3
