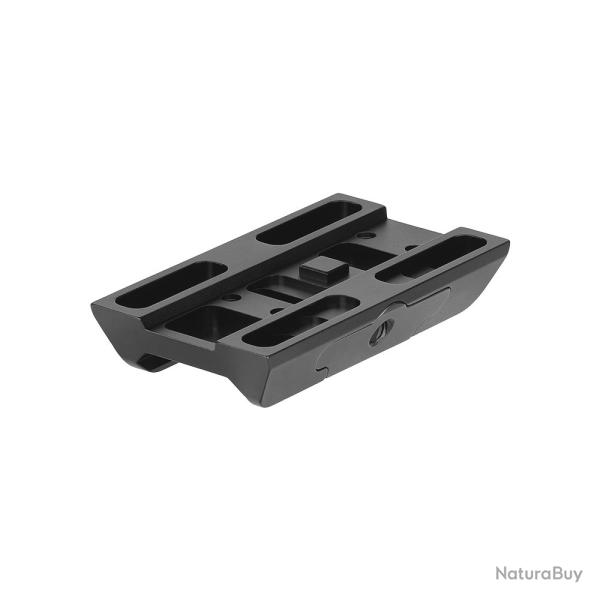

L'ORL-121 est le montage profil bas sur rail Picatinny conçu pour le viseur Olight Osight R. Il place l'axe optique à 30,7 mm au-dessus du rail pour seulement 39 g et 12 mm d'épaisseur. Corps en aluminium 6061 anodisé dur de type III, bride en acier et tenue annoncée à 1 000 G : un montage compact pour une visée basse et un encombrement minimal.
L'Olight ORL-121 est un montage rehausseur pour rail Picatinny dédié au viseur point rouge fermé Osight R. Il fixe l'optique sur le rail et détermine la hauteur de l'axe optique, c'est-à-dire la position de l'oeil par rapport à l'arme.
Profil bas, axe optique à 30,7 mm : avec 12 mm d'épaisseur, l'ORL-121 est la version basse de la gamme. Il ramène l'axe optique à 30,7 mm du rail, une hauteur adaptée à une visée proche de la ligne de mire mécanique et à un encombrement réduit.
Corps en aluminium 6061 anodisé dur : l'aluminium 6061 de qualité aéronautique reçoit une anodisation dure de type III, le traitement de surface le plus résistant à l'abrasion et à la corrosion. La finition est noir mat.
Bride en acier et vis de fixation M5 : la bride acier et sa vis de verrouillage assurent le serrage sur le rail Picatinny. L'ensemble est annoncé pour une résistance aux chocs de 1 000 G.
Poids contenu : 39 g sur la balance, ce qui ajoute peu à l'ensemble optique une fois l'Osight R installé.
Outillage et visserie fournis : le montage est livré avec les quatre vis M3 de fixation de l'optique et les deux clés Torx coudées, T10 et T25, nécessaires à l'installation complète.
Usage : tir sportif, chasse et usage tactique sur arme longue équipée d'un rail Picatinny.
Mode opératoire
Fixation du viseur sur le montage : fixez l'Osight R sur l'ORL-121 à l'aide des quatre vis M3 fournies, avec la clé Torx T10. Ne dépassez pas un couple de serrage de 12 in-lb.
Fixation du montage sur le rail : solidarisez le montage au rail Picatinny avec la vis de fixation M5, à la clé Torx T25. Ne dépassez pas un couple de serrage de 43 in-lb.
Précautions d'usage : ne démontez pas le montage et ne l'exposez pas à des températures supérieures à 70 °C, à l'eau salée ou à des liquides corrosifs. Gardez le montage et les petites pièces hors de portée des enfants.
Caractéristiques
Type : montage rehausseur profil bas pour rail Picatinny
Optique compatible : viseur Olight Osight R
Hauteur de l'axe optique : 30,7 mm au-dessus du rail, avec l'Osight R installé
Dimensions : 63 × 36 × 12 mm
Poids : 39 g
Matériau : aluminium 6061 de qualité aéronautique, anodisé dur de type III
Bride : acier, avec vis de fixation sur rail
Couleur : noir mat
Résistance aux chocs : 1 000 G
Couple de serrage : vis M3 12 in-lb, vis M5 43 in-lb
Étanchéité : Non communiqué
Contenu du coffret
1 montage rehausseur Picatinny ORL-121
1 clé Torx coudée en L T10
1 clé Torx coudée en L T25
4 vis M3
