Target-C individuel 5.8 Ghz
Target-C individuel 5.8 Ghz
Système de visualisation d'impacts sur cibles

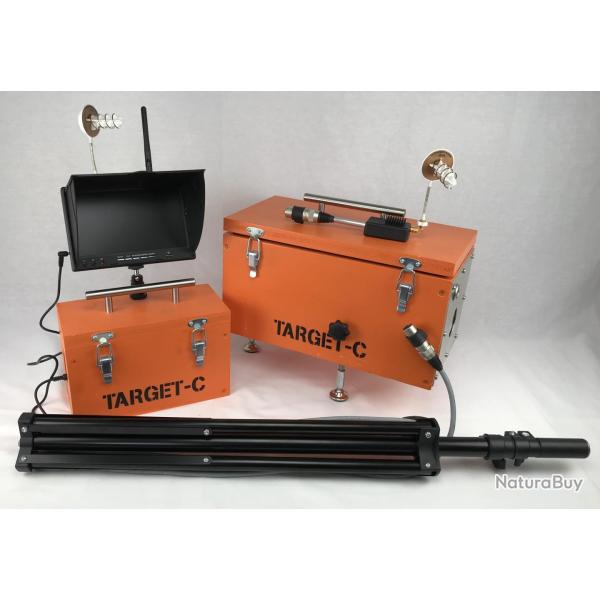

TARGET-C :
- 1 boitier émetteur avec une caméra plus 1 boitier récepteur
- 1 écran
- 1 support écran
- 2 antennes directives
- 1 testeur de batterie
- 1 mat télescopique portant l'émetteur à 2 m du sol si besoin
BATTERIES FOURNIES avec chargeur Black & Decker
TARGET-C est résistant à la pluie via des joints en caoutchoucs et des connecteurs IP65
Le système a été testé sur une distance de 3700 Mètres.
Principe d'utilisation
- Prendre votre boîtier caméra, le mat télescopique, et partir à la cible.
- Ouvrir le boîtier d'émission, récupérer l'écran, les antennes ainsi que l'émetteur.
- Connecter l'antenne sur l'écran, ainsi que l'antenne sur l'émetteur
- Connecter l'émetteur sur la prise du mat, un clic doit se faire entendre, et connecter la prise XLR du mat à la façade du boitier caméra
- Allumer le système, une led rouge s'allume sur le panneau de commande, le système est prêt.
- Allumer l'écran, après quelques secondes, l'image doit apparaître ainsi que le logo TARGET-C. Quand ce logo disparait les touches de réglages de la caméra sont utilisablent, pas avant.
- Ajuster le boîtier caméra face à la cible et utilisez les boutons de zoom + ou -. ajuster aussi la luminosité via le menu de la caméra. Visualisez directement le résultat sur l'écran.
- Quand la position du boîtier est réglé, refermer le, prenez l'écran avec vous et retourner à votre poste de tir.
Nota : En plein été, laissez le boitier entre ouvert afin de l'aérer.
- Au poste de tir, ouvrir le boîtier réception, récupérer le cordon d'alimentation de l'écran.
- Visser l'écran sur son support de fixation.
- Connecter le cordon d'alimentation de l'écran sur la sortie 12V prévu à cet effet, voilà c'est prêt!
Lors de sa première utilisation, le système est déjà calibré sur les bonnes fréquences entre émetteur et récepteur, vous n'avez rien à configurer.
Distances:
- La distance entre le boitier caméra et la cible se situe environ entre 15 Mètres et 25 Mètres, en fonction de la taille de la cible. Plus la cible est petite plus vous pourrez poser le boitier loin et vice versa. Vous pouvez aussi désaxer le boitier caméra de votre cible (conseillé).
- La distance testée du système a été de 3200m avec une puissance de 25Mw.
Consommation:
Boitier caméra émetteur 25mW temps d'utilisation environ 15H
Boitier réception écran branché, environ 11h
