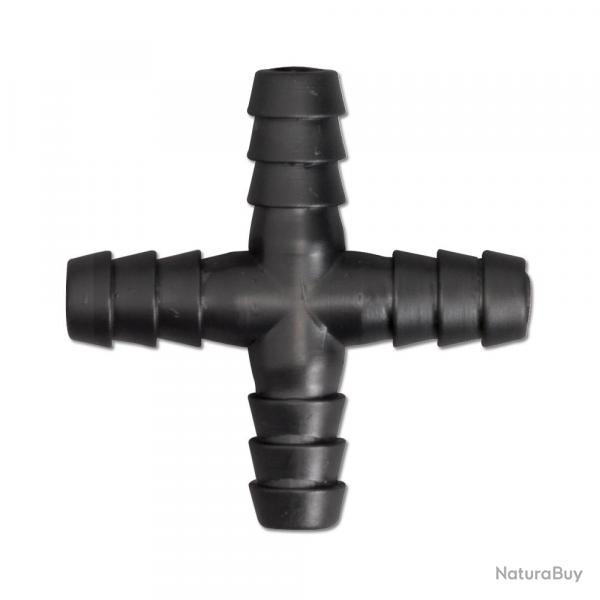

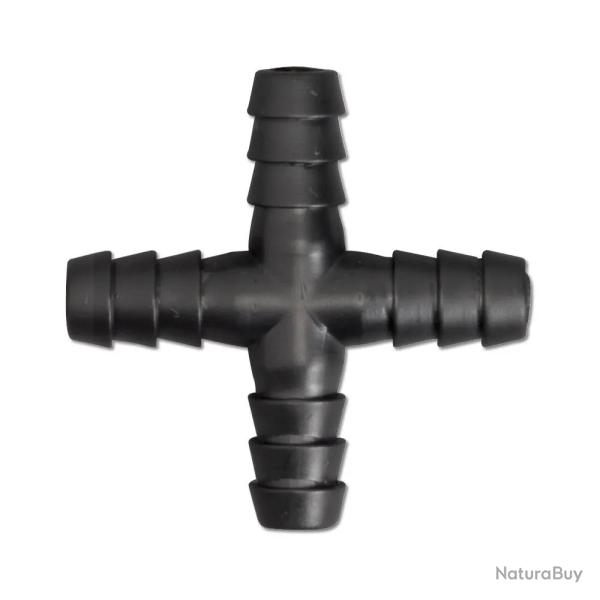

Raccord en croix Ø 12 mm pour abreuvoir automatique
Ce raccord en croix en ABS permet de relier quatre sections de tuyau de 12 mm dans un réseau d'abreuvement automatique. Il répartit l'eau dans plusieurs directions à partir d'un même point et facilite l'alimentation de différentes cages, rangées d'abreuvoirs ou zones d'élevage.
Sa forme en croix est particulièrement utile lorsqu'une installation comporte plusieurs branches ou différents niveaux. Elle évite de multiplier les lignes principales et permet d'organiser plus clairement le circuit d'alimentation en eau.
Créer quatre branches dans le circuit d'eau
Les quatre embouts permettent de raccorder plusieurs tuyaux autour d'un même point de distribution. Le raccord peut ainsi être utilisé au centre d'un réseau, à l'intersection de plusieurs lignes ou pour desservir des abreuvoirs installés dans différentes directions.
Il convient aussi bien à la création d'un nouveau circuit qu'à la modification d'une installation existante. Il peut être associé à des raccords droits pour prolonger une ligne, à des raccords d'angle pour suivre la configuration du bâtiment, à des raccords en T pour créer une dérivation ou à des bouchons pour fermer les extrémités inutilisées.
Compatibilité à contrôler : les quatre branches sont prévues pour des tuyaux d'abreuvement annoncés compatibles avec un raccord de 12 mm. Un tuyau de 6 ou 10 mm ne doit pas être raccordé directement sans pièce de transition explicitement adaptée.
Comment préparer le montage ?
-
- Couper l'arrivée d'eau et vider la partie du réseau concernée
- Présenter les tuyaux et le raccord à sec afin de vérifier le tracé
- Couper chaque tuyau proprement et perpendiculairement
- Engager complètement les tuyaux sur les quatre embouts
- Orienter les branches sans tordre ni mettre les tuyaux sous tension
- Rétablir progressivement l'eau et contrôler chaque jonction
Les tuyaux doivent être maintenus de manière à ne pas tirer sur le raccord. Évitez les courbes trop serrées, les points de pincement et les zones exposées aux morsures, aux frottements ou aux passages répétés des animaux.

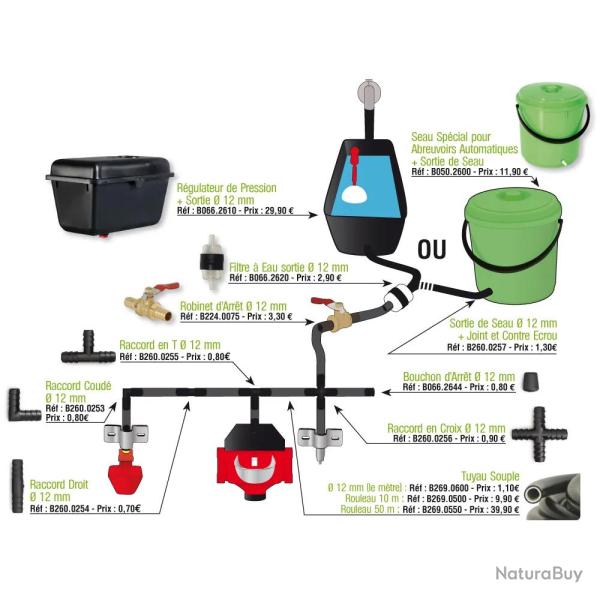

Raccord en croix, en T, droit ou d'angle ?
| Type de raccord | Fonction | Utilisation courante |
|---|
| Raccord droit | Relier deux tuyaux dans le même axe | Prolonger ou réparer une ligne |
| Raccord d'angle | Modifier la direction du circuit | Suivre un mur, une cage ou une structure |
| Raccord en T | Ajouter une branche à une ligne principale | Alimenter une rangée ou une zone supplémentaire |
| Raccord en croix | Distribuer l'eau dans quatre directions | Relier plusieurs lignes, cages ou niveaux depuis un même point |
Contrôle et entretien du raccord
Après la mise en service, recherchez toute trace d'humidité autour des quatre jonctions. Une fuite peut provenir d'un tuyau mal engagé, déformé, coupé irrégulièrement ou soumis à une tension excessive.
Lors des contrôles du réseau, vérifiez également que le raccord ne présente ni fissure ni déformation. Coupez l'alimentation avant tout démontage. Une pièce endommagée doit être remplacée par un raccord présentant la même configuration et la même compatibilité.
Caractéristiques du raccord en croix
| Type | Raccord en croix |
|---|
| Nombre de branches | 4 |
|---|
| Compatibilité | Tuyaux pour réseau d'abreuvement de 12 mm |
|---|
| Matière | ABS |
|---|
| Coloris | Noir |
|---|
| Dimensions indiquées | 5 × 5 × 1 cm |
|---|
| Poids indiqué | 0,01 kg |
|---|
