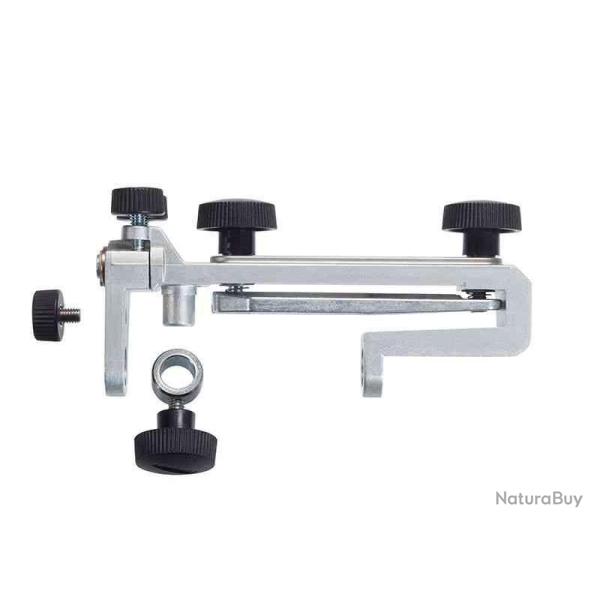

Dispositif pour tranchants droits SE-77
Le dispositif pour tranchants droits SE-77 permet d'affûter facilement vos ciseaux droits et fers de rabot avec un angle parfaitement droit. Sa conception garantit des conditions optimales pour un affûtage précis et un résultat final de haute qualité, tout en permettant d'obtenir une légère convexité si nécessaire.
Le SE-77 est une évolution du dispositif SE-76. Il est équipé d'un côté réglable grâce à deux petits boutons moletés, permettant un ajustement fin. Ce réglage est utile lorsque l'outil n'est pas parfaitement d'équerre devant la meule, s'il est très étroit ou si l'acier présente une légère torsion. Le réglage s'effectue en quelques secondes en desserrant un bouton et en serrant l'autre.
La conception du dispositif permet également l'affûtage des ciseaux de forme conique, tels que les ciseaux japonais. Une butée de sécurité maintient le dispositif sur le support universel et empêche l'outil de glisser hors de la meule, réduisant ainsi tout risque de blessure. Le SE-77 accepte des ciseaux et fers de rabot jusqu'à une largeur maximale de 77 mm.
Affûtage convexe
Il est souvent recommandé d'affûter les fers de rabot avec une légère convexité, adaptée au type de rabot et à l'épaisseur des copeaux. Le côté réglable du SE-77 permet d'obtenir la convexité optimale pour chaque outil.
Lors de l'affûtage convexe, centrez l'outil sous le repère central. Plus vous desserrez les boutons A et B, plus le mouvement pendulaire s'accentue, ce qui augmente la convexité.
Montage stable et affûtage sûr
Le dispositif aligne l'outil sur sa face supérieure plate. L'épaulement facilite un montage à 90°, tandis que la pression de serrage se répartit de l'arête centrale vers les bords. Cela assure un maintien stable de l'outil sans forcer sur le blocage.
Le dispositif comprend un chariot avec un presseur et deux molettes pour brider l'outil. L'angle est réglé via le micromètre intégré (3) sur le support universel (4). Deux butées de sécurité empêchent l'outil de glisser au-delà de la meule :
Le chariot comporte une barre centrale permettant le montage des lames à forte variation d'épaisseur, comme les ciseaux japonais. Le presseur répartit la pression sur toute la largeur de l'outil, permettant un bridage ferme sans nécessiter un serrage excessif des molettes.
Brevets
SE 531 802
EP 1987916
US 9789583
US Design D651,884 S
