Tout savoir sur le calibre 5,56x45 mm et le calibre .223 Remington

Leur histoire est intimement liée à celle de l'AR-15, du M16 et à l'évolution de l'armement individuel occidental pendant la seconde moitié du XXe siècle. Le .223 Remington est devenu l'une des cartouches civiles les plus populaires au monde, tandis que le 5,56x45 mm OTAN s'est imposé comme l'un des principaux calibres militaires de l'époque contemporaine.

Mais quelle est exactement la différence entre les deux ? Pourquoi peut-on généralement tirer du .223 Remington dans une arme chambrée en 5,56x45 mm, alors que l'inverse est déconseillé ? D'où vient le fameux 5,56 OTAN ? Quelle différence entre les cartouches M193 et M855 ? Et que signifie réellement l'appellation .223 Wylde ?

Pour répondre à ces questions, il faut revenir aux origines de cette famille de cartouches.

Une nouvelle génération de cartouches militaires

L'histoire du 5,56x45 mm commence véritablement dans les années 1950, dans un contexte de profonde réflexion sur l'armement individuel.

La Seconde Guerre mondiale a démontré l'intérêt des munitions intermédiaires. Le développement allemand du Sturmgewehr 44, utilisant la cartouche 7,92x33 mm Kurz, constitue une étape importante dans l'évolution du concept de fusil d'assaut. Cette munition plus compacte que les cartouches de fusil traditionnelles permettait de réduire le poids des munitions transportées tout en offrant une puissance et une portée supérieures à celles d'une munition d'arme de poing. L'expérience allemande va influencer les réflexions d'après-guerre.

Aux États-Unis, les militaires s'intéressent notamment à la possibilité d'utiliser un projectile de petit calibre, léger et rapide. L'objectif est multiple : réduire le poids des munitions, limiter le recul et permettre au soldat d'emporter davantage de cartouches. Les travaux s'orientent progressivement vers des projectiles d'environ 5,6 mm, capables d'offrir une trajectoire tendue et une vitesse élevée.

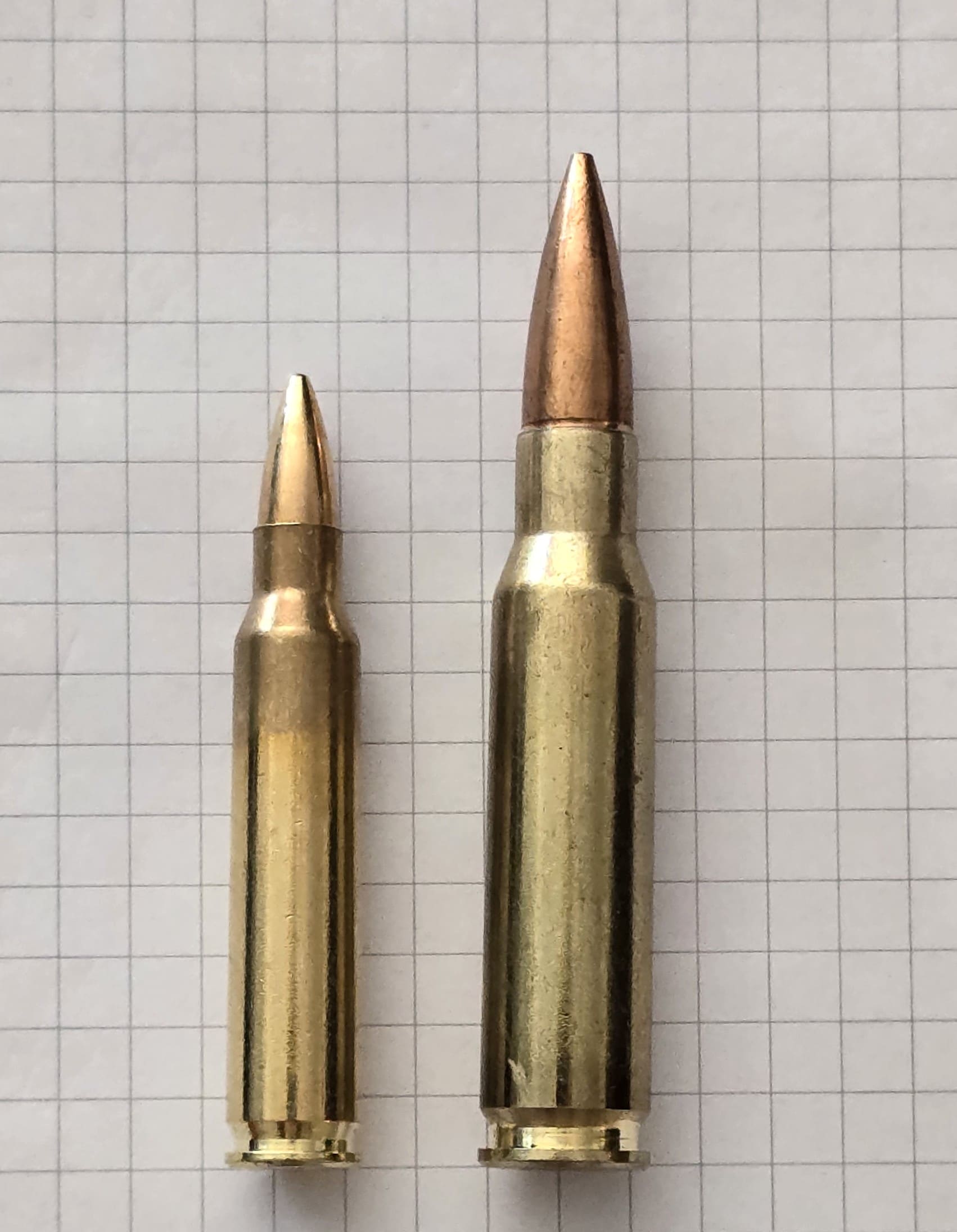

À cette époque, les États-Unis viennent pourtant d'adopter le 7,62×51 mm OTAN, dérivé du .30-06 Springfield. Cette cartouche puissante répond aux exigences militaires traditionnelles mais son poids et son recul deviennent problématiques lorsqu'elle est utilisée dans une arme légère en tir automatique.

C'est dans ce contexte qu'apparaît une nouvelle génération de fusils d’assaut qui sont toujours en service aujourd’hui.

Du .222 Remington au .223 Remington

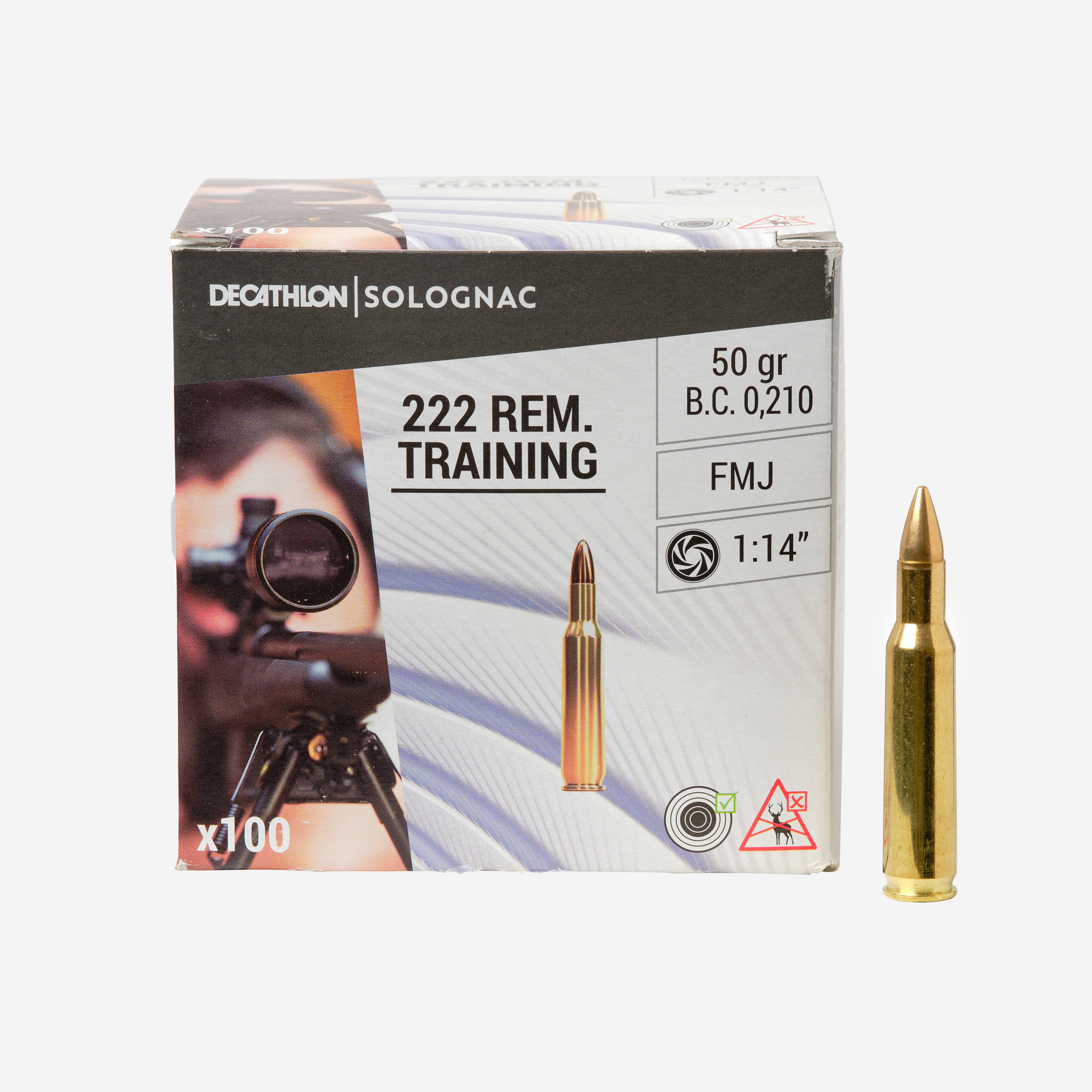

L'un des points de départ du développement de la future famille .223/5,56 est le .222 Remington, introduit en 1950.

Cette cartouche de petit calibre connaît un succès important dans le tir sportif et la chasse aux nuisibles aux États-Unis. Elle présente cependant une capacité limitée pour répondre aux exigences militaires.

Les travaux vont conduire à l'élaboration d'une cartouche légèrement plus longue, capable de propulser un projectile de 55 grains à une vitesse suffisante pour rester supersonique à longue distance.

Le développement est associé à plusieurs acteurs, dont Eugene Stoner, concepteur de l'AR-10 puis de l'AR-15, et Robert Hutton, alors rédacteur technique du magazine Guns & Ammo. Les travaux aboutissent à une cartouche dérivée de la famille des .222 mais dont l'étui est légèrement plus long que celui du .222 Remington.

Le projet répond à une exigence militaire particulièrement ambitieuse : conserver une vitesse supérieure à celle du son à 500 yards, soit environ 457 mètres.

Cette nouvelle cartouche est finalement désignée .223 Remington.

Le lien avec l'AR-15 est alors essentiel. Le fusil d’assaut conçu par Eugene Stoner est particulièrement léger pour son époque et exploite pleinement les qualités de cette nouvelle munition.

Le couple AR-15/.223 va progressivement devenir l'un des systèmes d'armes les plus influents de l'histoire moderne.

Le M16 et la naissance du 5,56x45mm militaire

Le développement de l'AR-15 prend une nouvelle dimension lorsque l'arme intéresse l'armée américaine.

En 1964, l'armée américaine adopte officiellement le fusil dérivé de l'AR-15 sous la désignation M16, associé à la cartouche militaire M193 Ball, en calibre 5,56x45 mm.

La cartouche utilise alors un projectile de 55 grains. Le système se distingue radicalement des fusils militaires traditionnels de l'époque par sa légèreté et son faible recul. Ainsi, le soldat peut transporter davantage de munitions et contrôler plus facilement son arme en tir automatique.

Cette combinaison connaît cependant des débuts difficiles pendant la guerre du Vietnam. Les premiers M16 rencontrent des problèmes de fonctionnement particulièrement sérieux. Les causes sont multiples et notamment liées aux changements de poudre et aux conditions d'emploi. Les difficultés d'extraction deviennent un problème majeur pour les soldats.

Le fusil d’assaut évolue progressivement avec l'apparition du M16A1, qui reçoit notamment une chambre et un canon chromés ainsi que plusieurs modifications destinées à améliorer sa fiabilité. La cartouche M193 reste cependant la munition de référence américaine pendant cette période mais une nouvelle évolution se prépare.

Le passage au 5,56 OTAN

Au cours des années 1970, l'OTAN cherche à standardiser un nouveau calibre d'arme individuelle de petit diamètre.

La volonté est notamment de disposer d'une munition plus légère que le 7,62x51 mm OTAN, tout en conservant une efficacité suffisante à distance intermédiaire.

Plusieurs projets sont étudiés. La cartouche américaine M193 constitue une base évidente mais la Belgique, par l'intermédiaire de FN Herstal, développe une évolution destinée notamment au futur fusil FN FNC et à la mitrailleuse légère FN Minimi.

Cette nouvelle cartouche reçoit la désignation SS109.

Elle utilise un projectile plus lourd de 62 grains, soit environ 4 grammes, avec un noyau avant en acier destiné à améliorer les performances contre certaines cibles et obstacles. La cartouche adopte également une géométrie différente de la M193.

En 1980, le 5,56x45 mm est standardisé par l'OTAN au standard STANAG 4172. La munition SS109 devient la référence militaire de l'alliance, tandis que les États-Unis lui donnent la désignation M855.

Cette évolution impose également une modification du pas de rayure. La M193 était optimisée pour un pas relativement lent, tandis que le projectile plus long de la SS109/M855 nécessite un pas plus rapide, notamment une rotation en 7 pouces pour stabiliser correctement la munition traçante associée.

Le passage de la M193 à la M855 marque donc une évolution importante du 5,56 militaire.

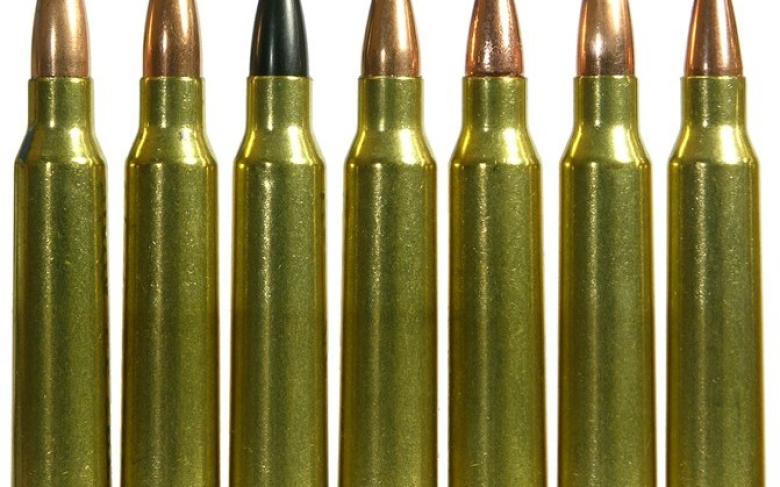

M193 et M855 : deux 5,56 différents

Il est important de comprendre que l'appellation 5,56x45 mm recouvre plusieurs types de munitions.

La M193 est la munition historique du M16 et utilise un projectile de 55 grains.

La M855, dérivée de la SS109 belge, utilise un projectile de 62 grains comportant un pénétrateur en acier à l'avant.

Les deux cartouches partagent les mêmes dimensions générales d'étui mais leurs projectiles présentent des caractéristiques différentes.

La M193 est généralement associée aux premiers M16 et aux canons à pas de 1:12. La M855 est conçue pour des canons à pas plus rapide, notamment 1:7 sur les M16A2 et les générations suivantes.

Le choix du projectile a également des conséquences sur la balistique extérieure. À vitesse comparable, un projectile plus lourd possède généralement une meilleure résistance aux effets du vent et conserve davantage d'énergie à longue distance mais il nécessite une stabilisation adaptée.

Il faut donc éviter de considérer toutes les cartouches de 5,56 comme strictement équivalentes.

Alors, quelle différence entre le .223 Remington et le 5,56 NATO ?

La première chose à retenir est simple : les dimensions extérieures des deux cartouches sont très proches mais les spécifications de chambre et de pression ne sont pas identiques.

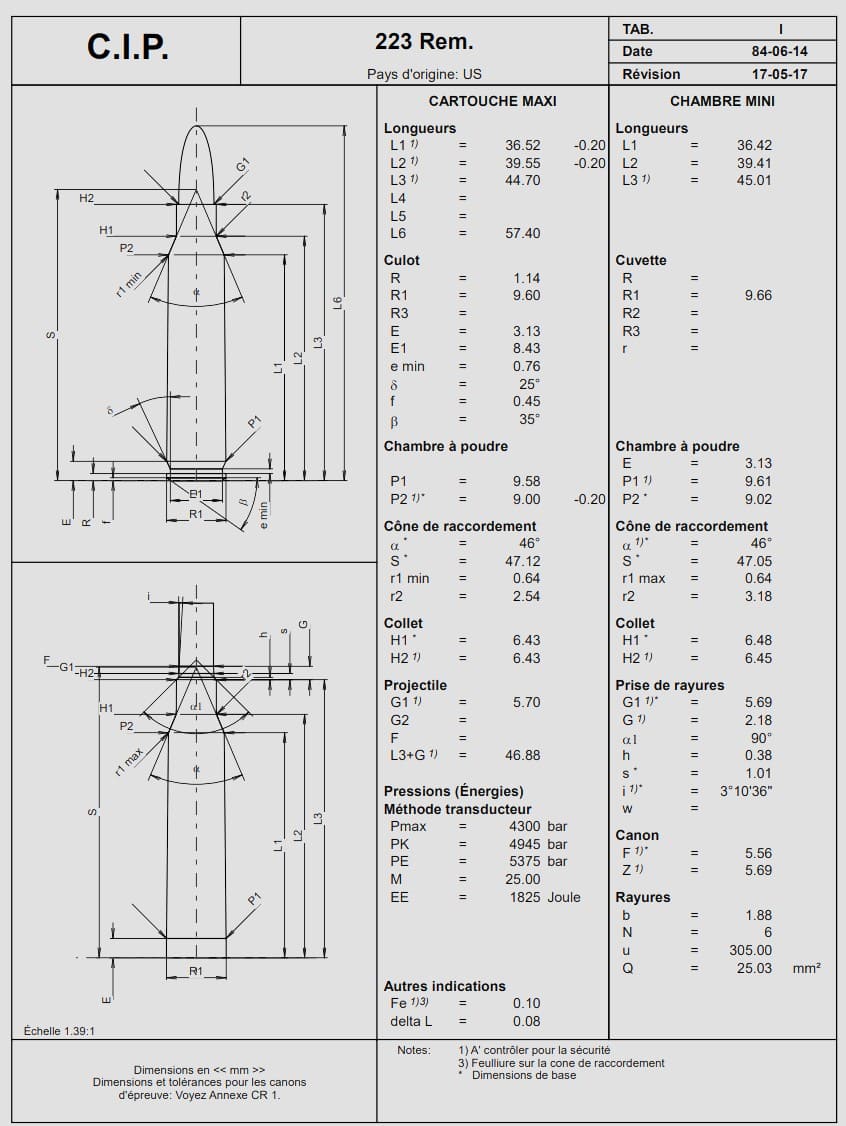

Le .223 Remington est une désignation civile normalisée notamment selon les standards SAAMI (Sporting Arms and Ammunition Manufacturers' Institute). Le 5,56x45 mm OTAN répond à des spécifications militaires distinctes.

La principale différence concerne la chambre et plus précisément la longueur de la prise de rayures ou freebore.

La chambre 5,56 OTAN possède généralement une prise de rayures plus longue que la chambre .223 Remington. Cette géométrie permet à la munition militaire de fonctionner avec ses caractéristiques de pression sans provoquer une élévation excessive de la pression au sein de l’arme.

Le problème apparaît lorsque l'on tire une munition 5,56 OTAN dans une chambre strictement en .223 Remington.

Le projectile peut alors rencontrer les rayures plus rapidement, ce qui peut entraîner une augmentation de la pression.

La SAAMI indique explicitement qu'il est généralement sûr de tirer du .223 Remington dans une chambre conforme aux spécifications militaires 5,56 mais déconseille de tirer des munitions marquées 5,56 dans une arme chambrée .223 Remington sans confirmation du fabricant.

Cette distinction est fondamentale.

Il ne suffit donc pas de regarder le diamètre du projectile ou la longueur de l'étui. La géométrie de la chambre et les spécifications de pression sont déterminantes.

Peut-on tirer du .223 dans une arme en 5,56 ?

Dans une arme correctement chambrée en 5,56x45 mm, l'utilisation de munitions commerciales .223 Remington est généralement considérée comme sûre.

C'est d'ailleurs l'une des raisons pour lesquelles les fusils modernes marqués 5.56 NATO offrent une grande flexibilité en matière de choix de munitions.

En revanche, l'inverse n'est donc pas automatiquement vrai. Une arme strictement chambrée en .223 Remington ne doit pas recevoir de munitions 5,56 OTAN sans validation du fabricant.

Il faut également se méfier des armes dont le marquage est ambigu ou des armes anciennes dont la chambre a été modifiée.

La règle la plus simple reste donc de vérifier le marquage du canon et, en cas de doute, de consulter la documentation du fabricant.


Le .223 Wylde : le compromis américain

Face à cette différence entre les deux chambres, les fabricants et armuriers ont développé différentes solutions.

La plus connue est probablement la chambre .223 Wylde, conçue par Bill Wylde.

L'objectif est de proposer une chambre capable d'accepter les munitions .223 Remington et 5,56 × 45 mm tout en conservant un potentiel de précision élevé.

La chambre .223 Wylde n'est donc pas simplement une chambre .223 Remington ou une chambre 5,56 NATO. Elle constitue une géométrie intermédiaire pensée pour combiner les avantages des deux standards.

Elle est devenue particulièrement populaire sur les AR-15 destinés au tir sportif et à la précision.

Il faut toutefois rappeler que le marquage .223 Wylde ne signifie pas que toutes les munitions disponibles en .223 ou 5,56 produiront automatiquement la même précision. Le canon, le pas de rayure, la qualité de la munition et la compatibilité entre le projectile et le pas de rayure jouent également un rôle déterminant.

Le rôle du pas de rayure

Le pas de rayure est un élément essentiel pour comprendre la polyvalence des fusils modernes en .223 et 5,56.

Il correspond à la distance nécessaire au projectile pour effectuer un tour complet dans le canon.

Un pas de 1:12 signifie que la balle effectue un tour complet sur une longueur de 12 pouces. Un pas de 1:7 est donc plus rapide.

Plus un projectile est long, plus il nécessite généralement un pas rapide pour être correctement stabilisé.

C'est notamment la raison pour laquelle les premiers M16 utilisant la M193 et les fusils plus récents utilisant la M855 ne possèdent pas nécessairement le même pas de rayure.

Aujourd'hui, les canons au pas de 1:7, 1:8 et 1:9 sont très courants.

Le pas de 1:7 est particulièrement adapté aux projectiles lourds et longs, tandis qu'un pas de 1:8 constitue souvent un compromis polyvalent pour différentes masses de projectiles.

Le choix du pas dépend donc de l'utilisation prévue et des munitions employées.

Une cartouche civile devenue incontournable

Le .223 Remington connaît une carrière civile remarquable. Introduit comme version commerciale de la famille de cartouches développée autour de l'AR-15, il devient rapidement une référence dans le domaine du tir sportif, du tir de précision et de la chasse dans les pays où l’utilisation du .223 est autorisée.

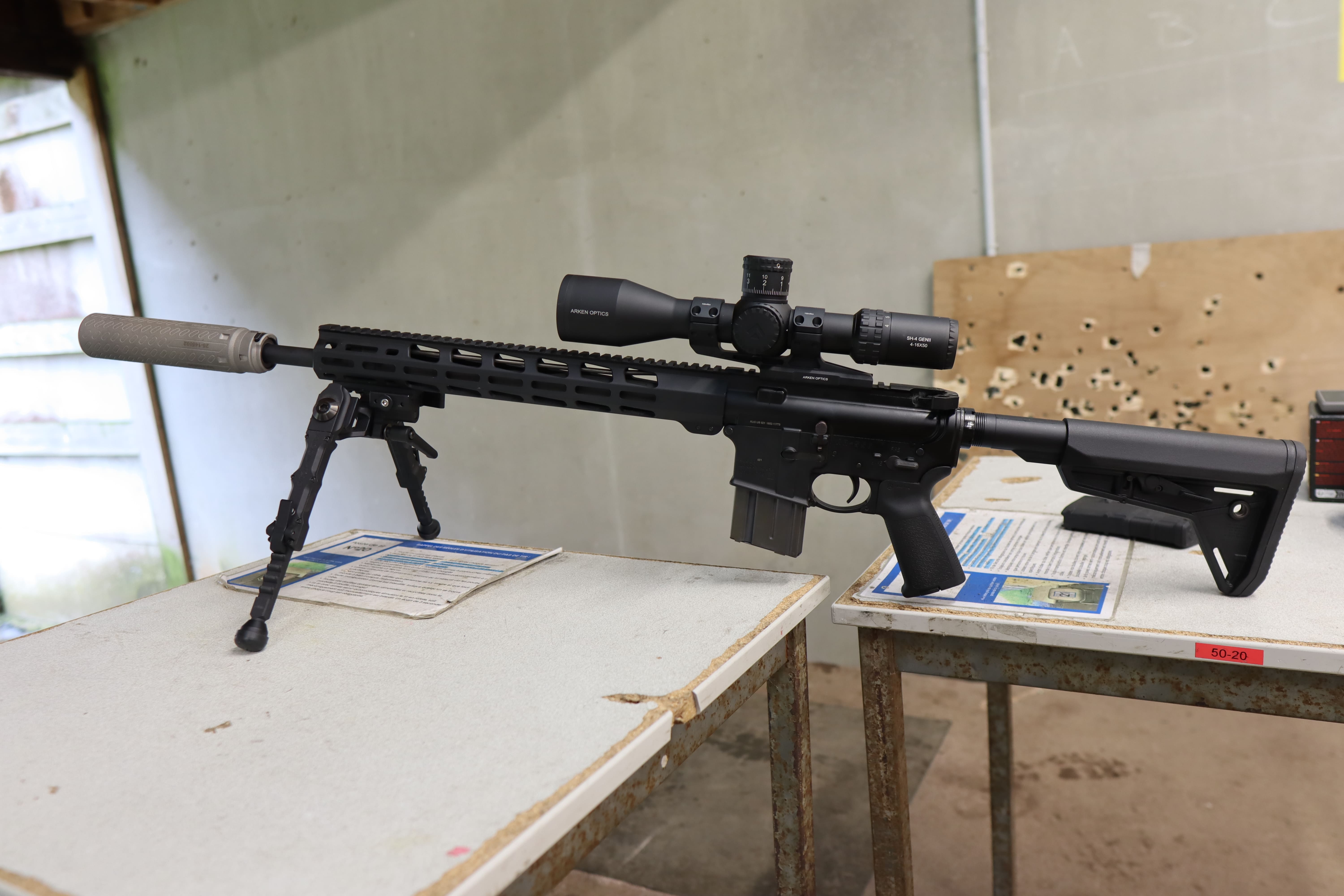

Sa faible impulsion de recul, sa trajectoire relativement tendue et son excellente précision en font une cartouche particulièrement polyvalente.

Le développement de l'AR-15 civil contribue énormément à sa popularité. Aujourd'hui, le .223 Remington est proposé dans une multitude de plateformes : carabines à verrou, semi-automatiques, fusils de type AR-15 et autres systèmes.

Cette diversité permet d'utiliser la cartouche dans des configurations radicalement différentes. Une carabine à verrou chambrée en .223 Remington (qui sera en catégorie B) peut ainsi être conçue pour privilégier la précision, tandis qu'un AR-15 en 5,56 NATO sera généralement orienté vers une utilisation plus dynamique.

Les performances balistiques

Les performances du .223 Remington et du 5,56x45 mm dépendent fortement de la munition, du projectile et de la longueur du canon.

Il est donc difficile de donner une valeur universelle.

Une cartouche de 55 grains tirée depuis un canon de 20 pouces peut atteindre une vitesse supérieure à 900 m/s, tandis qu'une carabine équipée d'un canon beaucoup plus court produira une vitesse sensiblement inférieure.

Les premiers M16 étaient équipés de canons d'environ 20 pouces, soit 508 mm. Les carabines modernes comme le M4 utilisent des canons de 14,5 pouces et certaines plateformes civiles descendent encore davantage.

La réduction de longueur entraîne une perte de vitesse et modifie donc la balistique extérieure et terminale.

Il est donc impossible de comparer deux cartouches uniquement en regardant leur étiquette. Une même munition peut avoir des performances très différentes selon le canon utilisé.

Le poids du projectile

Le .223 Remington et le 5,56x45 mm sont disponibles avec une grande variété de projectiles. Les chargements de 55 grains sont parmi les plus répandus.

On trouve également des projectiles de 62 grains, notamment associés à la M855, mais aussi des projectiles plus lourds destinés au tir de précision. Des chargements de 69, 75 ou 77 grains sont particulièrement populaires dans le tir de précision et certaines disciplines sportives.

Les projectiles lourds présentent généralement un meilleur coefficient balistique et conservent mieux leur vitesse à longue distance. En revanche, leur longueur supérieure impose un pas de rayure adapté. Il faut donc toujours considérer l’association poids du projectile / longueur du projectile / pas de rayure.

Pour finir

Le .223 Remington et le 5,56 × 45 mm OTAN sont deux désignations intimement liées à une même famille de cartouches mais elles ne doivent pas être considérées comme strictement identiques.

Le .223 Remington trouve ses origines dans les recherches américaines sur les petits calibres militaires des années 1950 et devient ensuite une cartouche civile majeure.

Le 5,56x45 mm militaire évolue ensuite avec la standardisation OTAN et l'adoption de la munition SS109/M855, dotée d'un projectile plus lourd et nécessitant une géométrie de chambre et un pas de rayure adaptés.

La différence la plus importante pour l'utilisateur concerne la compatibilité entre la munition et la chambre. Une arme chambrée en 5,56 NATO peut généralement utiliser du .223 Remington tandis qu'une arme strictement chambrée en .223 Remington ne doit pas recevoir de 5,56 NATO sans validation du fabricant. La SAAMI recommande elle-même de vérifier les spécifications de l'arme en cas de doute.

Enfin, il faut garder à l'esprit qu'il n'existe pas un seul « 5,56 » ni un seul « .223 ». Les poids de projectiles, les types d'ogives, les pressions, les pas de rayure et les longueurs de canon peuvent considérablement modifier les performances.

C'est finalement ce qui fait la richesse de cette famille de munitions : derrière deux appellations qui semblent simples se cache une histoire complexe, intimement liée à l'évolution des armes individuelles modernes.

Du .222 Remington aux premiers travaux de l'AR-15, de la M193 à la SS109/M855, puis aux chambres modernes 5,56 NATO et .223 Wylde, le parcours de cette petite cartouche de 5,56 mm illustre parfaitement l'évolution de l'armement individuel depuis les années 1950.

Et si le débat entre .223 Remington et 5,56x45 mm continue de susciter autant de discussions, c'est précisément parce que ces deux cartouches sont à la fois très proches sur le plan dimensionnel et suffisamment différentes dans leurs spécifications pour nécessiter une véritable compréhension de leur fonctionnement.
